Dopalacze termiczne LZO – regeneracyjne utlenianie termiczne RTO
Dopalacze termiczne LZO to urządzenia przeznaczone do usuwania lotnych związków organicznych z gazów odlotowych poprzez ich utlenianie w wysokiej temperaturze. Technologia ta jest stosowana wszędzie tam, gdzie konieczna jest wysoka skuteczność redukcji emisji LZO, stabilna praca instalacji oraz możliwość odzysku ciepła z procesu.
Jednym z najczęściej stosowanych rozwiązań są regeneracyjne dopalacze termiczne RTO, które łączą utlenianie termiczne z bardzo efektywnym odzyskiem ciepła w złożu ceramicznym. Dzięki temu możliwe jest osiągnięcie wysokiej skuteczności usuwania LZO, często powyżej 99%, przy ograniczonym zużyciu paliwa.
Dopalacze termiczne sprawdzają się szczególnie w instalacjach przemysłowych o średnich i dużych przepływach powietrza, w których emisje LZO pochodzą m.in. z procesów lakierniczych, drukarskich, chemicznych, farmaceutycznych, suszenia, obróbki powierzchni lub produkcji z użyciem rozpuszczalników.
Chcesz dobrać technologię redukcji LZO do swojej instalacji?
Skontaktuj się z nami – przeanalizujemy parametry emisji i zaproponujemy odpowiednie rozwiązanie: RTO, TNV, RCO, koncentrator LZO lub układ łączony.
Kiedy stosuje się dopalacze termiczne LZO?
Dopalacz termiczny stosuje się wtedy, gdy lotne związki organiczne mogą być skutecznie rozłożone przez utlenianie w wysokiej temperaturze. Technologia jest odpowiednia zwłaszcza dla procesów, w których wymagane jest niezawodne oczyszczanie gazów odlotowych i wysoka redukcja emisji.
Typowe sytuacje, w których warto rozważyć dopalacz termiczny:
- emisje LZO z procesów lakierniczych, drukarskich, chemicznych lub farmaceutycznych,
- średnie i duże przepływy powietrza,
- wymagana bardzo wysoka skuteczność redukcji emisji,
- możliwość wykorzystania odzysku ciepła,
- zmienne stężenie LZO w gazach odlotowych,
- potrzeba stabilnej pracy w trybie ciągłym.
W przypadku bardzo dużych przepływów i niskich stężeń LZO dopalacz termiczny może być połączony z obrotowym koncentratorem zeolitowym, który zmniejsza objętość powietrza kierowanego do utleniania.

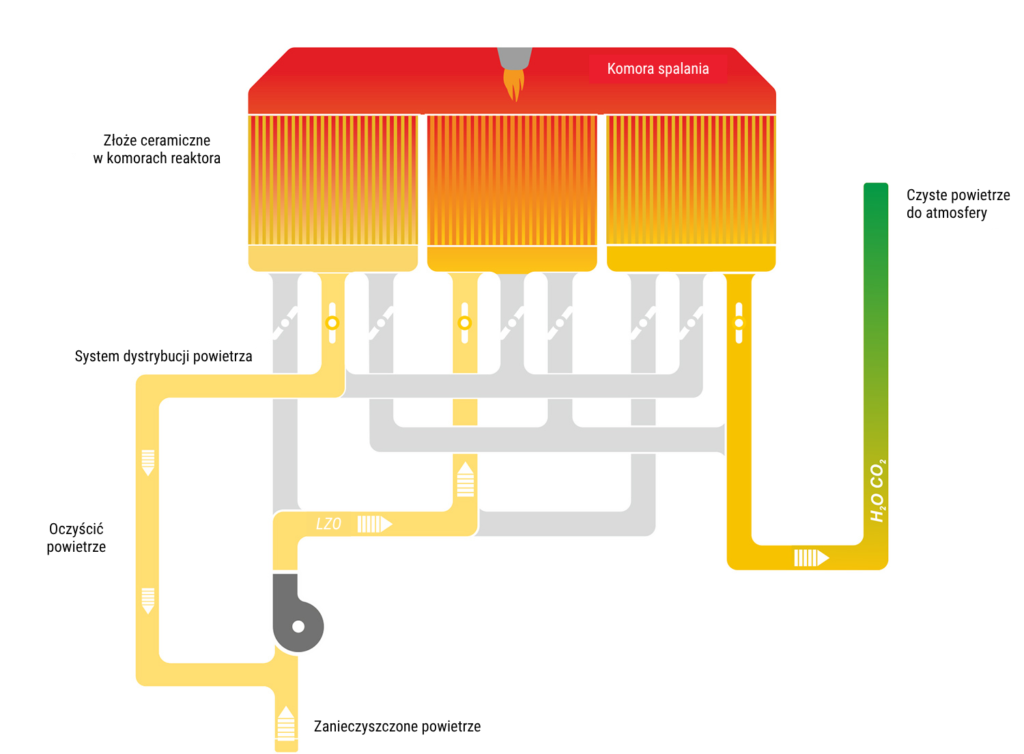

Jak działa regeneracyjny dopalacz termiczny RTO?
Regeneracyjny dopalacz termiczny RTO składa się zazwyczaj z dwóch lub trzech izolowanych komór wypełnionych złożem ceramicznym. Komory są połączone systemem zaworów, który cyklicznie zmienia kierunek przepływu gazu przez urządzenie.
W pierwszej fazie zanieczyszczone powietrze przepływa przez rozgrzane złoże ceramiczne, gdzie zostaje podgrzane niemal do temperatury utleniania. Następnie trafia do komory spalania, w której temperatura procesu wynosi zwykle około 750–850 °C, w zależności od składu zanieczyszczeń i wymaganego czasu przebywania.
W tej temperaturze lotne związki organiczne są utleniane głównie do CO₂ i H₂O. Gorące oczyszczone gazy przepływają następnie przez drugie złoże ceramiczne, oddając mu ciepło. Po określonym czasie kierunek przepływu zostaje odwrócony, dzięki czemu wcześniej nagrzane złoże podgrzewa kolejny strumień zanieczyszczonego powietrza.
Ten cykliczny proces pozwala odzyskać bardzo dużą część energii cieplnej i znacząco zmniejszyć zużycie paliwa.
Główne korzyści:
-
Wysoka skuteczność redukcji LZO Dopalacze termiczne RTO mogą osiągać skuteczność redukcji LZO na poziomie powyżej 99%, w zależności od parametrów procesu, temperatury, czasu przebywania oraz składu zanieczyszczeń.
-
Niskie zużycie paliwa dzięki regeneracji ciepła Złoża ceramiczne odzyskują znaczną część energii cieplnej z oczyszczonych gazów. Dzięki temu dopalacz termiczny RTO zużywa znacznie mniej paliwa niż systemy bez regeneracyjnego odzysku ciepła.
-
Stabilna praca przy zmiennym obciążeniu Technologia RTO dobrze radzi sobie ze zmianami przepływu i stężenia LZO. System może być dostosowany do różnych warunków pracy, w tym do procesów o zmiennym profilu emisji.
-
Możliwość obsługi dużych przepływów powietrza Regeneracyjne dopalacze termiczne są stosowane w instalacjach o średnich i dużych przepływach. W przypadku bardzo dużych objętości powietrza mogą współpracować z koncentratorem LZO, który zmniejsza strumień kierowany do utleniania.
-
Możliwość integracji z odzyskiem energii Ciepło z procesu może być w wybranych przypadkach wykorzystane do podgrzewania powietrza procesowego, suszenia lub innych potrzeb technologicznych zakładu.
Dopalacz termiczny RTO a dopalacz katalityczny RCO
Dodaj tu swój tekst nagłówka
Dopalacz termiczny RTO wykorzystuje wysoką temperaturę do utleniania LZO. Jest rozwiązaniem bardzo uniwersalnym i odpornym na zmienny skład zanieczyszczeń, ale wymaga wyższej temperatury procesu.
Dopalacz katalityczny RCO wykorzystuje katalizator, który pozwala prowadzić utlenianie w niższej temperaturze. Może to obniżyć zużycie energii, ale wymaga odpowiedniego składu gazów odlotowych i ochrony katalizatora przed substancjami mogącymi go dezaktywować.
Dobór technologii zależy od składu LZO, stężenia, przepływu, temperatury, obecności pyłów lub związków mogących wpływać na katalizator oraz od wymaganego poziomu redukcji emisji.
Dopalacz termiczny może oczyszczać gazy odlotowe bezpośrednio, ale przy bardzo dużych przepływach i niskich stężeniach LZO bardziej ekonomiczne może być zastosowanie koncentratora LZO.
Koncentrator zeolitowy zagęszcza LZO z dużego strumienia powietrza do mniejszego strumienia o wyższym stężeniu. Dopiero ten mniejszy strumień trafia do dopalacza termicznego RTO lub innej jednostki utleniania. Dzięki temu końcowa instalacja może być mniejsza i bardziej efektywna energetycznie.
Typowe zastosowanie:
Rekuperacyjne utlenianie katalityczne jest stosowane szczególnie w przypadku średnich i wyższych stężeń LZO (ok. 2–6 g/m³) w powietrzu wylotowym. Jego wydajność obejmuje objętości od tysięcy do dziesiątek tysięcy m³/h, w zależności od wielkości urządzenia. Znajduje zastosowanie w przemyśle chemicznym i farmaceutycznym, w obróbce powierzchniowej materiałów, w drukarniach i lakierniach, gdzie z procesów ulatniają się rozpuszczalniki organiczne. Dzięki wbudowanemu wymiennikowi ciepła i katalizatorowi technologia ta sprawdza się wszędzie tam, gdzie wymagana jest wysoka skuteczność oczyszczania i jednocześnie ekonomiczna praca bez emisji NOx.
