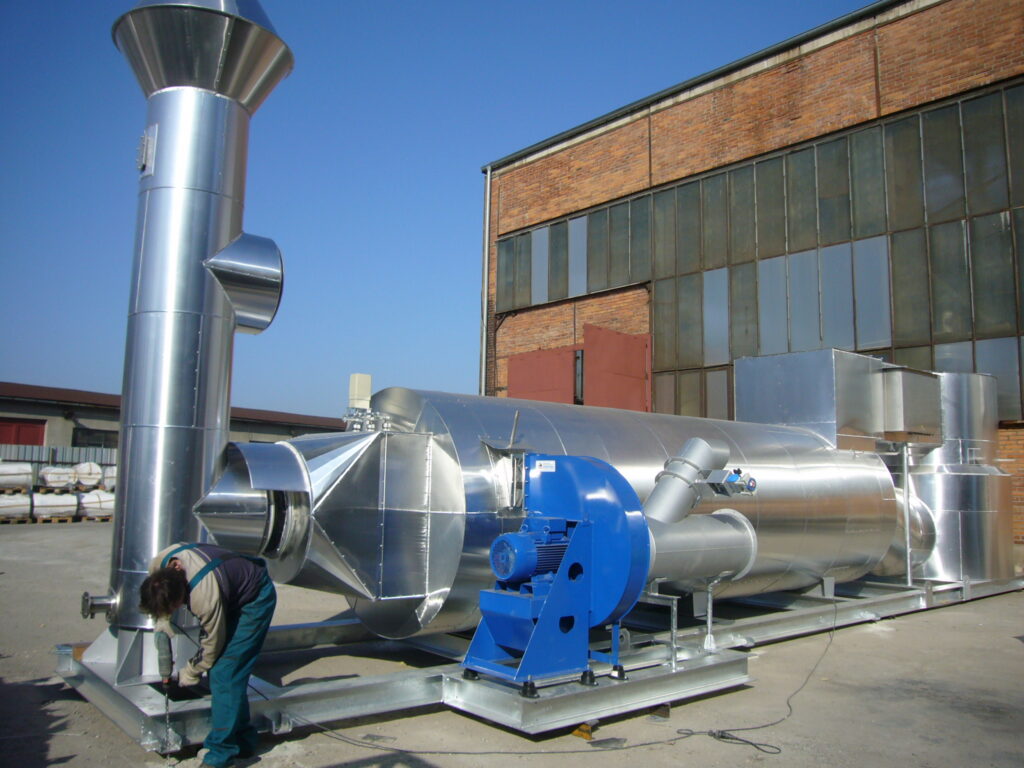

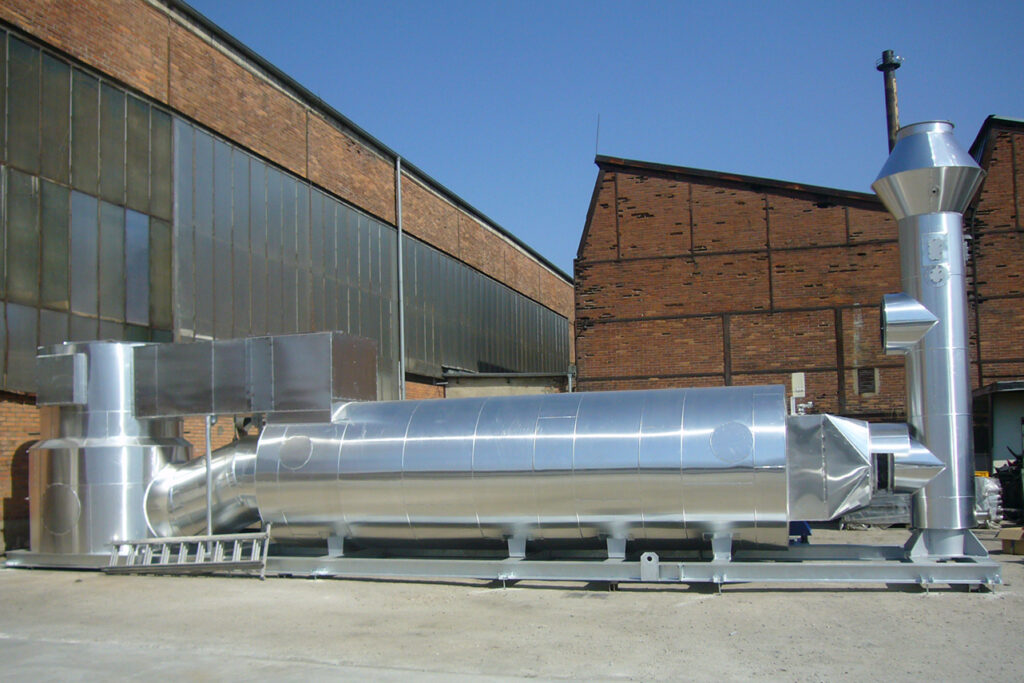

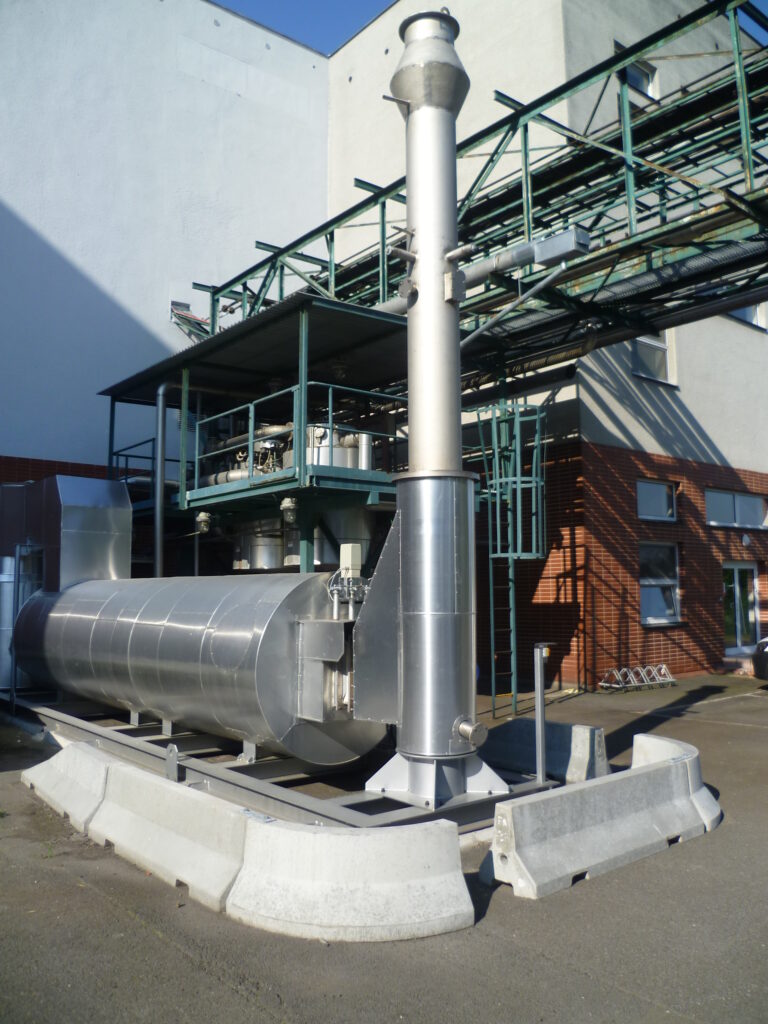

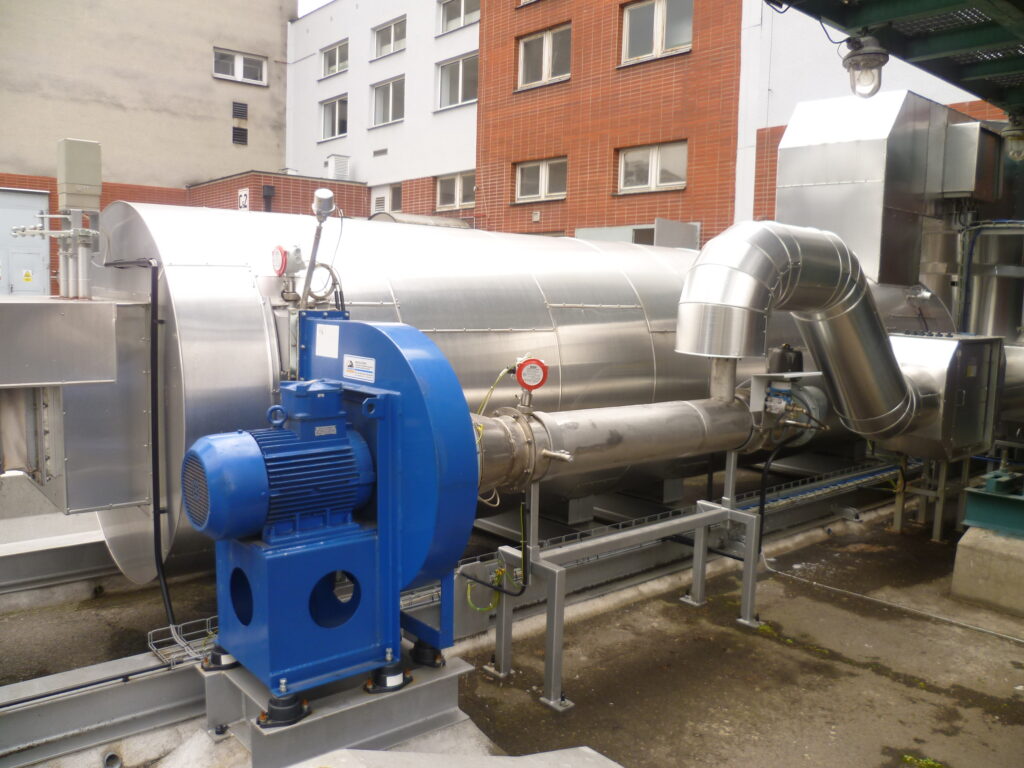

Rekuperacyjny dopalacz katalityczny KNV
Rekuperacyjny dopalacz katalityczny KNV to technologia redukcji emisji lotnych związków organicznych poprzez utlenianie katalityczne z odzyskiem ciepła w zintegrowanym wymienniku. W porównaniu z klasycznym utlenianiem termicznym proces zachodzi w niższej temperaturze, ponieważ reakcja utleniania przebiega na powierzchni odpowiednio dobranego katalizatora.
Rozwiązanie to jest szczególnie odpowiednie dla instalacji, w których występują średnie lub wyższe stężenia LZO, a ciepło powstające podczas utleniania może zostać wykorzystane do podgrzewania napływającego strumienia gazów odlotowych. Dzięki temu rekuperacyjne utlenianie katalityczne pozwala ograniczyć zużycie energii i uzyskać wysoką skuteczność redukcji emisji.
Technologia KNV może być dobrym rozwiązaniem tam, gdzie wymagane są niska temperatura procesu, wysoka skuteczność oczyszczania oraz prosta konstrukcja układu z odzyskiem ciepła.
Chcesz dobrać technologię redukcji LZO do swojej instalacji?
Skontaktuj się z nami – przeanalizujemy parametry emisji i zaproponujemy odpowiednie rozwiązanie: KNV, RCO, RTO, TNV, koncentrator LZO lub układ łączony.
Kiedy stosuje się rekuperacyjny dopalacz katalityczny?
Rekuperacyjny dopalacz katalityczny stosuje się przede wszystkim w procesach, w których skład gazów odlotowych pozwala na bezpieczną pracę katalizatora, a stężenie LZO jest na tyle wysokie, że możliwe jest efektywne wykorzystanie ciepła powstającego podczas reakcji utleniania.
Typowe sytuacje, w których warto rozważyć technologię KNV:
- średnie lub wyższe stężenia LZO w gazach odlotowych,
- potrzeba ograniczenia temperatury procesu w porównaniu z utlenianiem termicznym,
- możliwość odzysku ciepła w wymienniku,
- emisje z procesów lakierniczych, drukarskich, chemicznych lub farmaceutycznych,
- procesy z oparami rozpuszczalników,
- wymagana wysoka skuteczność redukcji emisji,
- możliwość ochrony katalizatora przed pyłami, aerozolami i substancjami dezaktywującymi.
Jak działa rekuperacyjne utlenianie katalityczne?
Zanieczyszczone powietrze przepływa najpierw przez wymiennik ciepła, w którym jest wstępnie podgrzewane energią odzyskaną z oczyszczonych gorących gazów odlotowych.
Następnie gaz trafia do komory grzewczej, w której w razie potrzeby jest dogrzewany do temperatury wymaganej dla reakcji katalitycznej. Źródłem ciepła może być ogrzewanie elektryczne lub palnik gazowy, w zależności od projektu instalacji i warunków procesu.
Po osiągnięciu odpowiedniej temperatury gaz przepływa przez reaktor katalityczny. Na powierzchni katalizatora lotne związki organiczne są utleniane głównie do CO₂ i H₂O. Ciepło uwolnione podczas reakcji jest następnie częściowo odzyskiwane w wymienniku i wykorzystywane do podgrzewania napływającego strumienia zanieczyszczonego powietrza.
Dzięki temu układ ogranicza zużycie energii w porównaniu z prostym dopalaniem bez odzysku ciepła.
Niższa temperatura procesu
W dopalaczu katalitycznym proces utleniania zachodzi w niższej temperaturze niż w dopalaczu termicznym. Typowa temperatura pracy zależy od składu LZO, rodzaju katalizatora i wymaganego poziomu redukcji emisji.
Niższa temperatura procesu oznacza:
- niższe zapotrzebowanie na energię,
- mniejsze obciążenie cieplne instalacji,
- możliwość szybszego rozruchu,
- ograniczone ryzyko powstawania termicznych tlenków azotu NOx.
Ostateczny poziom emisji zależy jednak od składu gazów odlotowych, temperatury procesu i warunków pracy instalacji.
Odzysk ciepła w wymienniku
Rekuperacyjny dopalacz katalityczny wykorzystuje wymiennik ciepła do odzysku energii z oczyszczonych gazów odlotowych. Ciepło to jest przekazywane do napływającego strumienia zanieczyszczonego powietrza, dzięki czemu zmniejsza się zapotrzebowanie na dodatkowe ogrzewanie.
Przy odpowiednim stężeniu i wartości opałowej LZO proces może pracować z bardzo niskim zużyciem dodatkowej energii. Możliwość pracy blisko warunków autotermicznych zależy jednak od:
- stężenia LZO,
- wartości opałowej zanieczyszczeń,
- przepływu gazów odlotowych,
- sprawności wymiennika ciepła,
- temperatury procesu,
- stabilności obciążenia instalacji.
Główne korzyści:
-
Wysoka skuteczność redukcji LZO Rekuperacyjne dopalacze katalityczne mogą osiągać wysoką skuteczność redukcji LZO, często powyżej 99%, w zależności od rodzaju katalizatora, temperatury, czasu kontaktu i składu zanieczyszczeń.
-
Niższe zużycie energii Katalizator obniża wymaganą temperaturę utleniania, a wymiennik ciepła odzyskuje część energii z oczyszczonych gazów. Dzięki temu instalacja może pracować ekonomicznie przy odpowiednim stężeniu LZO.
-
Prosta konstrukcja z odzyskiem ciepła Układ KNV łączy reaktor katalityczny z rekuperacyjnym wymiennikiem ciepła. Jest konstrukcyjnie prostszy niż systemy regeneracyjne RCO, a jednocześnie bardziej efektywny energetycznie niż rozwiązania bez odzysku ciepła.
-
Ograniczone ryzyko powstawania NOx Dzięki niższej temperaturze procesu technologia katalityczna ogranicza ryzyko powstawania termicznych tlenków azotu. Nie należy jednak traktować tego jako bezwarunkowej gwarancji zerowej emisji NOx.
-
Dobra opcja dla średnich i wyższych stężeń LZO Technologia KNV jest szczególnie korzystna tam, gdzie stężenie LZO jest wystarczające do efektywnego wykorzystania ciepła reakcji, a skład gazów pozwala na bezpieczną pracę katalizatora.
Ochrona katalizatora i warunki projektowe
Dobór rekuperacyjnego dopalacza katalitycznego powinien być poprzedzony analizą składu gazów odlotowych. Katalizator musi być chroniony przed substancjami, które mogą ograniczać jego aktywność lub powodować jego dezaktywację.
Szczególną uwagę należy zwrócić na:
- pyły i aerozole,
- substancje lepkie i kondensujące,
- związki siarki, chloru lub halogenów,
- związki krzemu,
- metale ciężkie i inne potencjalne trucizny katalizatora,
- wilgotność i temperaturę gazów odlotowych,
- zmienność składu LZO w czasie.
W wielu instalacjach konieczne jest zastosowanie filtracji, separacji aerozoli lub innego przygotowania gazu przed reaktorem katalitycznym.
Typowe zastosowania
Rekuperacyjne dopalacze katalityczne KNV są stosowane w branżach, w których powstają emisje LZO o średnich lub wyższych stężeniach, a skład gazów pozwala na bezpieczną pracę katalizatora.
Typowe zastosowania obejmują:
- lakiernie przemysłowe i automotive,
- drukarnie,
- przemysł chemiczny,
- przemysł farmaceutyczny,
- produkcję kompozytów i laminowanie,
- obróbkę powierzchniową,
- procesy suszenia i powlekania,
- instalacje z oparami rozpuszczalników.
Technologia KNV jest szczególnie przydatna tam, gdzie priorytetem jest wysoka skuteczność redukcji LZO, niższa temperatura utleniania oraz odzysk ciepła w prostszym układzie rekuperacyjnym.
Warunki projektowe i ograniczenia
Dobór technologii KNV powinien uwzględniać przede wszystkim:
- przepływ gazów odlotowych,
- stężenie LZO,
- skład chemiczny zanieczyszczeń,
- wartość opałową LZO,
- temperaturę i wilgotność gazu,
- zawartość pyłów, aerozoli i substancji kondensujących,
- obecność związków mogących dezaktywować katalizator,
- tryb pracy instalacji,
- wymagany poziom redukcji emisji,
- sprawność i wykorzystanie odzysku ciepła.
Porównanie KNV z innymi technologiami redukcji LZO
KNV a RCO – czym różnią się te technologie?
Zarówno KNV, jak i RCO wykorzystują utlenianie katalityczne. Różnią się jednak sposobem odzysku ciepła i typowym zakresem zastosowania.
KNV wykorzystuje rekuperacyjny wymiennik ciepła. Jest odpowiedni szczególnie dla procesów o średnich lub wyższych stężeniach LZO, gdzie odzyskane ciepło może być efektywnie wykorzystane, a układ ma pozostać konstrukcyjnie prostszy.
RCO wykorzystuje regeneracyjny odzysk ciepła w złożach ceramicznych. Może być korzystniejszy przy niższych i średnich stężeniach LZO, gdy priorytetem jest maksymalna oszczędność energii.
Dobór między KNV i RCO zależy przede wszystkim od:
- stężenia LZO,
- przepływu gazów odlotowych,
- wartości opałowej zanieczyszczeń,
- składu gazów i ochrony katalizatora,
- wymaganych kosztów inwestycyjnych i eksploatacyjnych,
- możliwości odzysku lub wykorzystania ciepła.
KNV a RTO / TNV
Dopalacz katalityczny KNV pracuje w niższej temperaturze niż dopalacze termiczne RTO lub TNV, ponieważ wykorzystuje katalizator. Może to oznaczać niższe zużycie energii, ale wymaga odpowiedniego składu gazów odlotowych i ochrony katalizatora.
Technologie termiczne, takie jak RTO lub TNV, są bardziej uniwersalne przy trudnym lub zmiennym składzie zanieczyszczeń, ale zwykle wymagają wyższej temperatury procesu.
Często zadawane pytania (FAQ)
Skontaktuj się z nami
Chcesz dobrać technologię redukcji LZO do swojej instalacji? Prześlij nam podstawowe parametry emisji, takie jak przepływ powietrza, stężenie LZO, skład zanieczyszczeń, temperatura, wilgotność i tryb pracy. Na ich podstawie zaproponujemy odpowiednie rozwiązanie technologiczne.
