Zeolitový rotačný koncentrátor
Zeolitový rotačný koncentrátor je zariadenie určené na zníženie objemu vzduchu, ktorý je potrebné čistiť od VOC tým, že koncentruje veľmi nízke koncentrácie VOC z veľkých objemov vzduchu do malej frakcie vzduchu s vysokým obsahom VOC. Ide o adsorpčný systém využívajúci špeciálne rotujúce zeolitové koleso, ktorý umožňuje ekonomicky spracovať obrovské prietoky vzduchu s minimálnym obsahom organických látok. Koncentrátor sám o sebe VOC neodstraňuje úplne – slúži na koncentráciu škodlivín, na ktorú sa potom napája menšia jednotka termickej či katalytickej oxidácie (TNV, RTO alebo RCO).
Máte akékoľvek otázky alebo by ste s nami chceli nadviazať spoluprácu?
Napíšte nám a my sa Vám obratom ozveme.

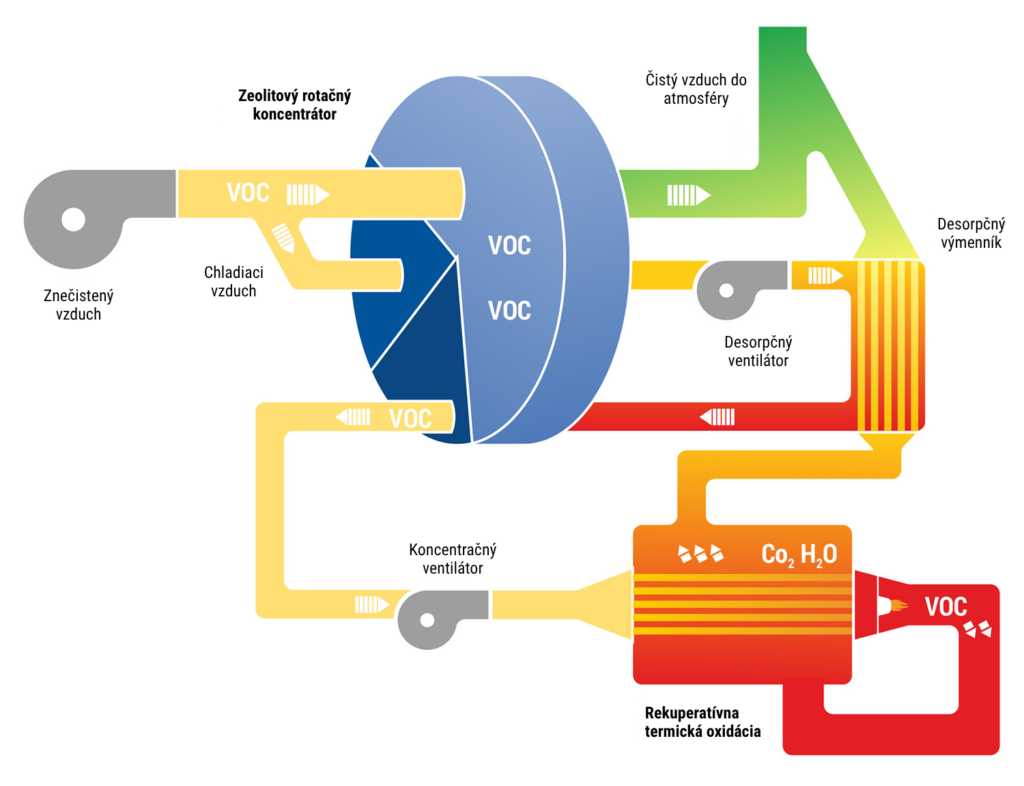

AKO TO FUNGUJE?
Veľký objem znečisteného vzduchu je ventilátorom vedený do otáčajúceho sa adsorpčného rotora pokrytého zeolitovým sorbentom. Rotor je rozdelený do troch sektorov: adsorpčná časť (cca 80 % plochy), desorpčná časť a chladiaca časť. V adsorpčnej sekcii prúdi kontaminovaný vzduch cez poréznu zeolitovú vrstvu, ktorá zachytí (adsorbuje) obsiahnuté VOC.
Vyčistený vzduch zbavený VOC potom odchádza do komína – účinnosť zachytenia VOC na rotore býva okolo 95 %. Nasaté organické látky sa postupne hromadia v zeolite, ktorý sa otáča smerom do desorpčnej zóny. Pred samotnou desorpciou prebehne v menšej chladiacej sekcii ochladenie zeolitu prúdom časti čistého vzduchu – tým sa zaistí, že sorbent vydrží tepelné namáhanie a zároveň sa zvýši efektivita následnej desorpcie. Potom vstupuje do desorpčnej sekcie prúd horúceho vzduchu (typicky s teplotou 180–200°C), ktorý zo sorbentu vytesní VOC. Tento desorpčný vzduch s vysokou koncentráciou VOC (riadovej jednotky g/m³) je potom vedený do nadväzujúcej spaľovacej jednotky – buď termickej, alebo katalytickej oxidácie – kde sa VOC definitívne zlikvidujú na CO₂ a H₂O. Teplo vzniknuté spaľovaním VOC v tejto jednotke je sčasti využité na ohrev desorpčného vzduchu vo výmenníku a na predohrev znečisteného vzduchu, pokiaľ systém pracuje v uzavretom okruhu. Vďaka zeolitovému koncentrátoru sa tak dramaticky zníži objem vzduchu vstupujúceho do drahšej spaľovacej technológie – často na menej ako 10 % pôvodného objemu – čo znamená, že následná oxidácia môže byť vykonávaná na oveľa menšej a lacnejšej jednotke s nižšou spotrebou paliva.
Kľúčové výhody:
-
Možnosť čistenia obrovských objemov vzduchu: Koncentrátor umožňuje ekonomicky zvládnuť prietoky rádovo v desiatkach až stovkách tisíc m³/h tým, že ich rozdelia na malý koncentrovaný prúd a veľký vyčistený prúd. Bez neho by čistenie takto zriedených emisií bolo neúmerne nákladné.
-
Vysoká účinnosť zachytenia VOC: Zeolitový rotor odstráni okolo 95% VOC z prechádzajúceho vzduchu na prvý priechod. Koncentrovaný prúd obsahuje prakticky všetky polutanty a možno ho potom spáliť s vysokou účinnosťou vo vhodnom oxidizére.
-
Najnižšie prevádzkové náklady v danej oblasti: V rozsahu veľmi nízkych koncentrácií (desiatky až stovky mg/m³) nemá zeolitový koncentrátor konkurenciu z hľadiska nákladov.
-
Minimalizuje spotrebu energie Ohrieva sa iba malý desorpčný prúd, zatiaľ čo väčšina vzduchu prechádza systémom bez nutnosti ohrevu. Tým sa drasticky znižuje palivová náročnosť celého procesu čistenia.
-
Nízke investičné náklady na nadväzujúcu oxidáciu: Vďaka koncentrácii VOC je možné následnú termickú/katalytickú spaľovňu dimenzovať výrazne menšiu. To znamená nižšiu obstarávaciu cenu kompletného riešenia v prepočte na vyčistený m³ vzduchu.
-
Bezpečnosť a životnosť: Zeolitový sorbent je nehorľavý keramický materiál, takže nehrozí riziko požiaru ako pri konkurencii s aktívnym uhlím. Zeolitové rotačné koncentrátory sú navyše konštruované tak, aby sorbent vydržal roky prevádzky bez výraznej straty účinnosti – dlhá životnosť zeolitu minimalizuje náklady na výmenu sorbentu.
-
Flexibilita: Systém zvláda kolísanie koncentrácií aj prietoku – pri nárazovom zvýšení VOC sa dočasne zvýši koncentrácia v desorpčnom prúde, čo následná spaľovňa bezpečne zlikviduje. Je možné tiež modulovať rýchlosť otáčania rotora či teplotu desorpcie podľa aktuálnej záťaže, čo dáva veľký priestor na optimalizáciu.
-
Dizajn: V porovnaní s aktívnym uhlím je možné zeolitový sorbent navrhnúť a vyrobiť presne na danú znečisťujúcu látku, prípadne na ich zmes. Tým sa dosahuje významne vyššia účinnosť adsorpcie.
Typické použitie:
Zeolitové koncentrátory nasadzujeme pri zdrojoch, kde sú VOC veľmi zriedené (typicky 0,05–0,5 g/m³), ale celkové objemy odsávaného vzduchu sú obrovské – napríklad vo veľkých lakovniach, sušiarňach, vo výrobe kompozitov (laminácia), pri povrchovom čistení a vetraní prevádzok. Typickým príkladom sú automobilové lakovne: veľké množstvo vetracieho vzduchu obsahuje iba stopové množstvo rozpúšťadiel.
Bez koncentrátora by bolo nutné spaľovať státisíce m³/h vzduchu, zatiaľ čo so zariadením sa koncentrovaný tok zníži na zlomok tohto objemu. Koncentrátor je však potrebné chrániť pred extrémami – vysokou vlhkosťou, prachom či aerosólmi, ktoré by zanášali sorbent. Preto sa často pred neho zaraďujú predradné filtračné a sušiace zariadenia, pokiaľ vzdušnina obsahuje veľa vlhkosti alebo častíc. V kombinácii s nadväzujúcou oxidáciou potom zeolitový rotačný koncentrátor predstavuje špičkové riešenie pre zníženie emisií VOC najmä v odvetviach, kde by priame spaľovanie z dôvodu obrovského objemu vzduchu nebolo efektívne.
